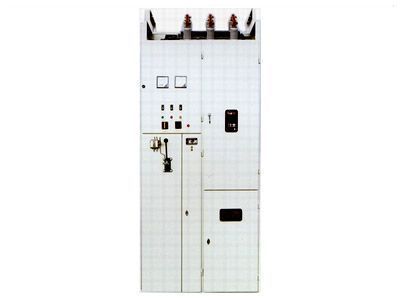

一、產品性能

GG-1A(F)Z-12戶內固定式高壓開關柜適用于3－12KV三相交流50Hz單母線旁路系統作為接受與分配電能的固定式開關設備。柜內裝設真空斷路器或真空斷路器與操作機構為一體的組合電器，具有滅弧能力強，點壽命和機械壽命長，無火災和爆炸危險等優點。特別適用于城鄉電網，工礦企業頻繁操作，投切電容器組和高層建筑等場合。該柜具有性能可靠結構簡單維護方便，"五防"功能齊全是城鄉電網建設中較為理想的高壓開關設備。

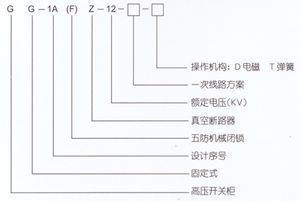

二、型號含義

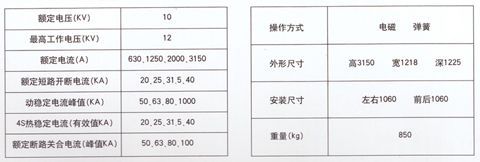

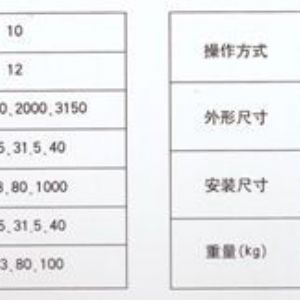

三、主要技術數據

四、結構概述

基本結構骨架右50X50X5等邊角鋼焊接而成，其它面板，門，隔板及側板均為薄鋼板制成，前左上部為儀表門，其上安裝監視儀表，指示操作元件及繼電器，電度表等；左中部為操作板，安裝操動機構，操作板右側地長門內安裝二次回路端子排，及柜內照明燈，右側為上下兩扇門由此可進入檢修電氣設備，柜內由隔板將其分隔為上中下三部分，上部為主母線和母線側隔離開關，中部為斷路器室供安裝斷路器和電流互感器，下部為電纜室，內裝下隔離開關和電纜。也可裝聯絡母線。

具有完善地五防功能（即：1.防止誤分，誤合斷路器；2.防止帶負荷分合隔離開關；3.防止誤入帶電掛接地線；5.防止帶接地線送電。）和可靠地機械閉鎖功能。

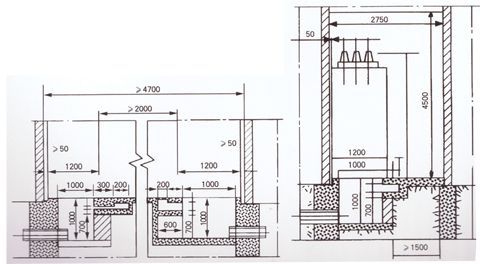

五、外型及安裝尺寸
