一、產品性能

PGL1/2型交流低壓配電屏適用于發電廠、變電站、廠礦企業的交流50Hz，額定工作電壓不超過交流380V的低壓配電系統中作為動力、配電、照明之用。本產品技術性能符合GB7251和GB4720標準。

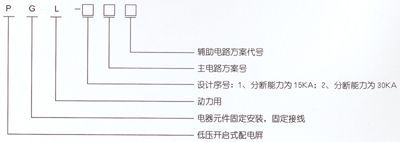

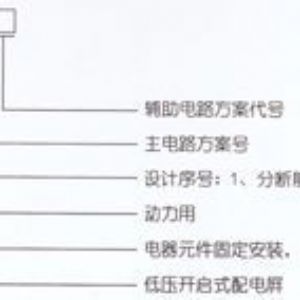

二、型號含義

三、產品設計特點

PGL12型交流低壓配電屏，具有結構合理，電路配置安全，防護性能好，分析能力高，動熱穩定性好，運行安全可靠等特點。是新一代低壓開關設備，電網改造理想產品。

3.1該產品每一個主電路方案對應一個或數個輔助電路方案。使用戶在選取主電路方案后，可很方便地從對應的輔助電路方案中選取合適的電氣原理圖，從而減輕了用戶的設計工作量，提高了工作效率。

3.2取消了多回路小電動機控制方案，使主電路方案更加簡潔合理。有關多回路小電動機的控制方案，建議選取動力箱系列產品。

3.3本產品屏寬尺寸分400、600、800、1000mm四種，每一屏可作為一獨立單元，也能以屏為單元組合成各種不同方案，以便用戶選用。

四、產品的電氣參數

4.1額定絕緣電壓為500V

4.2主電路額定工作電壓為交流380V

4.3輔助電路的額定工作電壓為交流220V/380V,直流110V/220V.

4.4PGL1型，額定分斷能力為15KA（有效值）；PGL2，額定分斷能力為30KA（有效值）。

五、結構簡介

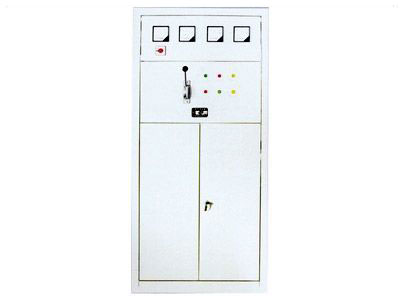

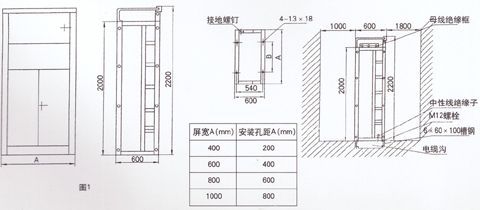

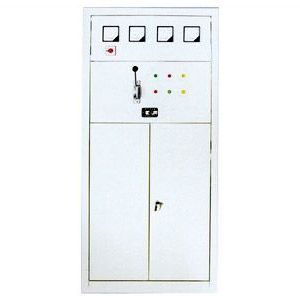

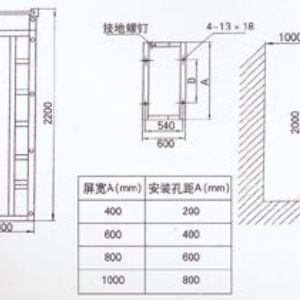

本產品系戶內固定安裝，為開啟式雙面維護的低壓配電裝置。產品的外形尺寸及結構見圖1。

其殼體采用薄鋼板及角鋼焊接組合而成，屏前有門，屏上方的儀表板為開啟式小門，可裝設指示儀表，組裝的屏與屏之間加有鋼板彎制而成的隔板，這樣就減少了由于一個單元（一面屏）內部故障而使事故擴大的可能。屏后骨架上方，裝有防護罩的主母線安裝于絕緣框上，有效防止上方墜落金屬物件造成主母線斷路的惡性事故。

中性母線設置二屏的下方絕緣子上，殼體內外均有防護漆層，始端屏可加防護板。

本產品具有良好的保護接地系統，主接地點焊劑在骨架的下方，儀表門也有接地點與殼體相連。這樣就構成了一個完整的接地保護電路。由于這個接地保護電路的可靠性，防止操作者觸電的防護能力大為加強。

六、外型尺寸與安裝
